Certifica il collaudo degli I/O dell'impianto

Vantaggi qualitativi:

La gestione operatori permette di sapere chi ha eseguito i singoli test.
Storico degli I/O testati, del loro esito e del tecnico che li ha effettuati.
Elenco degli I/O ancora da testare.
Se più tecnici si avvicendano nel test I/O dell’impianto non vi è bisogno di un
‘passaggio delle consegne’ in quanto è visibile cosa è stato testato e cosa rimane da testare

Report di collaudo:

EasyTest_IO generata un report di ‘Collaudo impianto’ dove:
- per ogni I/O sono elencati i test eseguiti con esito test e tecnico collaudatore.
- con questo report emergono anche eventuali errori di cablaggio e problemi di sensoristica.

Procedura per il test degli ingressi:

Selezionare l’impianto da testare verrà proposto l’elenco degli ingressi ancora da processare.
Selezionare l’ingresso da testare e premere [Start Test]
1) viene valutato se il valore iniziale è coerente con l’attributo NC/NO dell’ ingresso.
2) Se il solo ingresso in test varia l'esito sarà positivo.
3) Se anche (o solo) altri ingressi variano il test sarà fallito.
E’ possibile, da parte del collaudatore, di forzare come positivo un test ritenuto fallito inserendo una nota giustificativa.

Procedura per il test delle uscite:

Selezionare l’uscita da testare. Ora vi sono due possibilità:
a) impostare un tempo per il quale l’uscita deve rimanere alta.
b) l’uscita rimane alta con pulsante premuto e si resetta al rilascio del pulsante.
Per il test delle uscite che non hanno un feedback il risultato deve essere valutato dall’operatore.
E’ possibile associare all’uscita i suoi feedback che siano stato teleruttore, finecorsa o extracorsa.
In questo caso l’esito del test dell’uscita sarà valutato da EasyTest_IO che valuta come variano i suoi feedback.
Se vengono impostati gli extracorsa l’uscita verrà resettata automaticamente al loro variare.

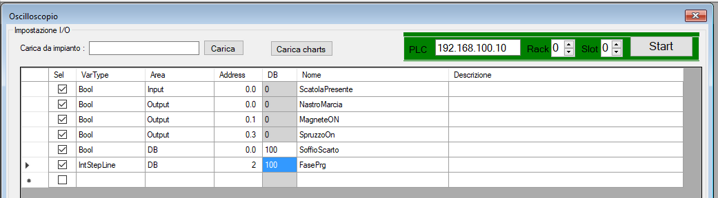

Oscilloscopio:

EasyTest_IO include anche la funzionalità ‘Oscilloscopio’
Questa funzionalità permette di monitorare a mezzo rappresentazione grafica segnali di ingresso/uscita , analogiche o valori di database.
Si possono monitorare fino a 20 segnali contemporaneamente per diversi milioni di transazioni.
I dati monitorati possono essere salvati in un file per essere visionati successivamente anche su un altro PC.
Permette di monitorare comportamenti anomali dell’ impianto.
Fare eseguire ‘Oscilloscopio’ ad un operatore sull’impianto e poi farsi mandare il file con le acquisizioni per analizzarlo.

Molto utile quando vi sono due ‘mondi’ che si scambiano informazioni perché permette un monitoraggio oggettivo dell’interfaccia.
Ad esempio se vi sono dei Robots controllati da un PLC e i due ambienti sono stati programmati da società diverse e vi è un palleggio delle responsabilità su eventuali anomalie EasyTest_IO può aiutare nella diagnostica.
